Yassi simli vertikal o'rash mashinasining asosiy texnik parametrlari |
|||
|
Mahsulot modeli |
SQ-400L |
SQ-600L |
SQ-800L |
|
O'rash diametri |
dan kichik yoki teng400 |
dan kichik yoki teng600 |
dan kichik yoki teng800 |
|
Kabel kengligi |
dan kichik yoki teng400 |
dan kichik yoki teng600 |
dan kichik yoki teng800 |
|
Kabelni joylashtirishning aniqligi |
0.01 |
0.01 |
0.01 |
|
Shpindel tezligi |
1-100 rpm |
1-60 rpm |
1-50 rpm |
|
Shpindel markazi balandligi |
300 mm |
350 mm |
500 mm |
|
Qo'llaniladigan Wwire diametri |
Dumaloq sim:2-20mm Yassi sim:dan kichik yoki teng10X15 |
Dumaloq sim:2-20mm Yassi sim:dan kichik yoki teng10X25 |
Dumaloq sim:2-30mm Yassi sim:dan kichik yoki teng15X40 |
|
Kabel dvigateli |
Servo 1,5 kVt |
Servo 2,2 kVt |
Servo 3,7 kVt |
|
Shpindelli dvigatel |
chastota konvertatsiyasi 2.2KW 1 * 20 |
chastota konvertatsiyasi 3,7KW 1 * 30 |
chastota konvertatsiyasi 4.7KW 1 * 40 |
|
Ta'minot kuchlanishi |
220VAC 50Hz |
380VAC 50Hz |
380VAC 50Hz |
|
Mashina quvvati |
3,7 kVt |
6,5 kVt |
7,8 kVt |
|
Muvofiq kuchlanish |
Magnit qarshilik mexanik kuchlanish |
Magnit qarshilik mexanik kuchlanish |
Servo nozik kuchlanish moslamasi |
|
O'lchamlari |
1900mm(L)*900mm(Vt)* 2250mm(H) |
2100mm(L)*1000mm(Vt)* 2250mm(H) |
2200mm(L)*1100mm(Vt)* 2300mm(H) |
|
Uskunaning og'irligi |
640 kg |
760 kg |
980 kg |

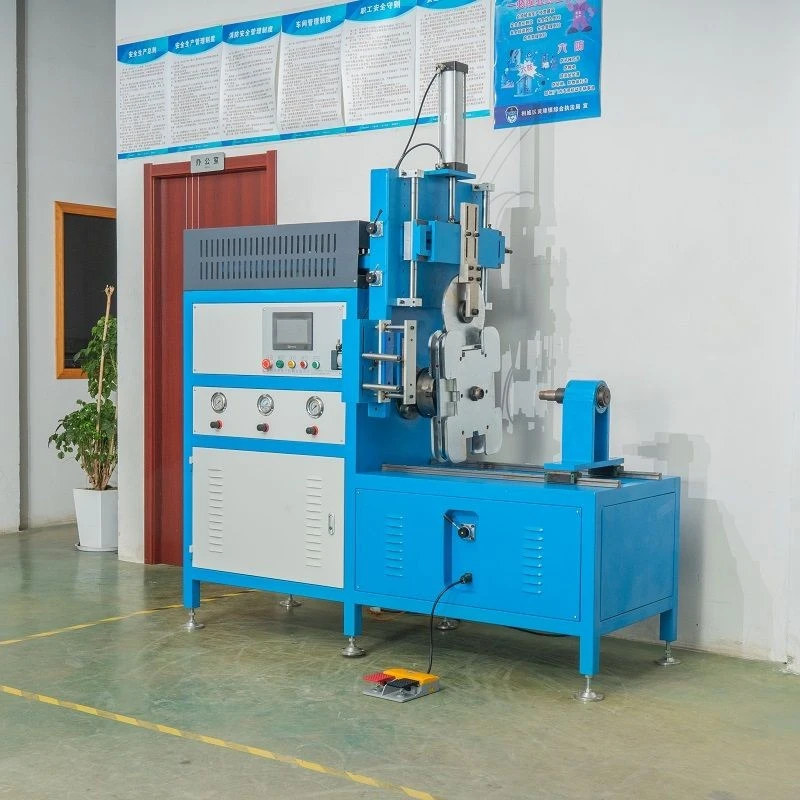

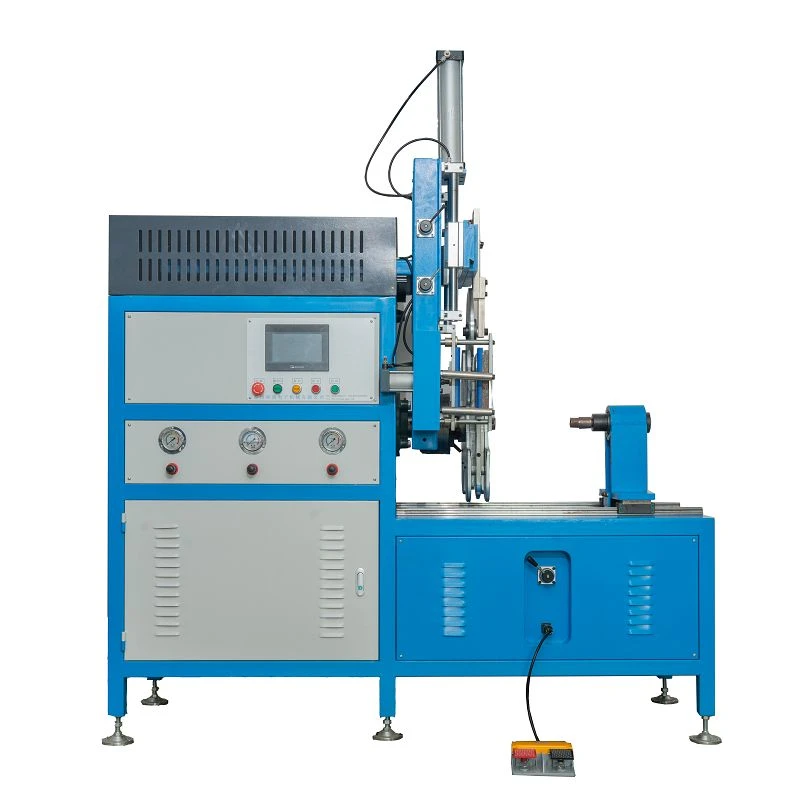

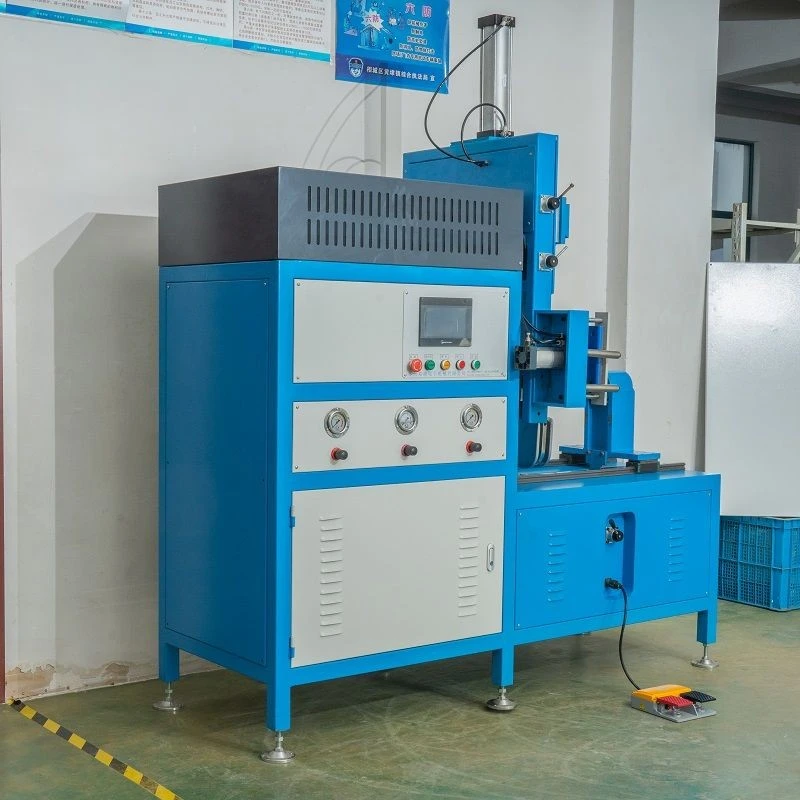

Shuangqing Flat simli vertikal o'rash mashinasi - bu tekis simning uzun tomonini spiral o'qga perpendikulyar qilib, spiral bobinlarni yasay oladigan mashina. Yassi simli vertikal o'rash mashinasi haqida ba'zi ma'lumotlar:
Ishlash printsipi
Odatda, vosita tekis simni o'rashga erishish uchun tegishli qismlarni aylantirish yoki harakatlantirish uchun quvvat beradi. Misol uchun, ba'zi vertikal o'rash mashinalari bir nechta yig'uvchi rollarda bo'shliq ishiga erishish uchun aylanadigan stolni vaqti-vaqti bilan harakatga keltirish uchun terish va yivli g'ildirak mexanizmini haydash uchun vositadan foydalanadi; shu bilan birga, servo vosita vintni aylanish uchun haydash uchun ishlatiladi, shuning uchun ipning ushlagichi yuqoriga va pastga siljiydi va shu bilan tekis simni o'rash vaqtida bir tekisda yuqoriga va pastga siljiydi, bir xil holatda takroriy o'rashdan qochadi.
Tuzilishi
Oziqlantirish qurilmasi:
Yassi simni o'rash holatiga o'tkazish uchun javobgardir. Misol uchun, ba'zi oziqlantirish moslamalari siqish plitasini haydash uchun silindrdan foydalanadi, u tekis simni qisadi va tekis simni oziqlantirishni amalga oshirish uchun servo vosita orqali toymasin yo'lda harakatlanish uchun sobit blokni boshqaradi.

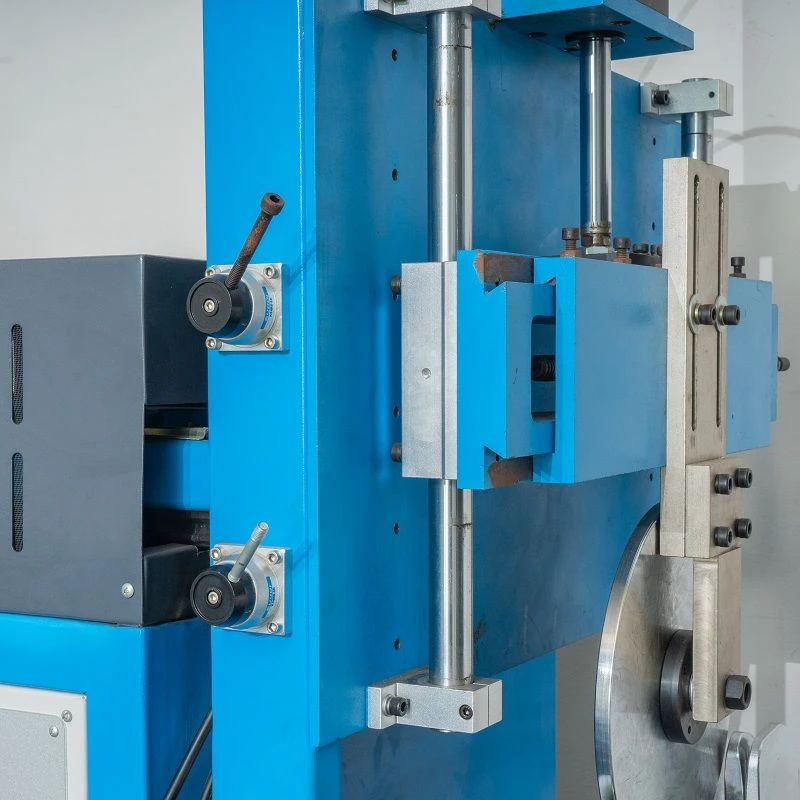

Yo'naltiruvchi qurilma:
Yassi sim o'rash maydoniga to'g'ri kirishini ta'minlash uchun boshqariladi. Ba'zi ilg'or hidoyat qurilmalari, shuningdek, ishlov berish paytida tekis simning ishqalanishini kamaytirish uchun onlayn moylash funktsiyasiga ega.

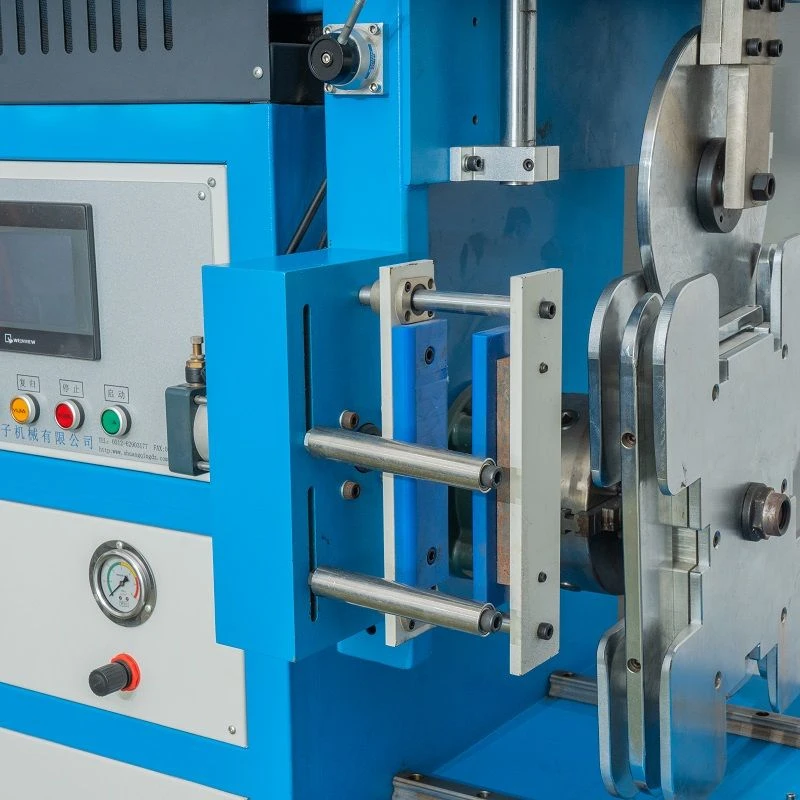

Bükme moslamasi:
Yassi sim spiral lasan shaklini hosil qilish uchun dizayn talablariga muvofiq egiladi. Bükme moslamasi odatda aylanadigan blokni, aylanadigan stolni, shakllantirish mexanizmini va boshqa komponentlarni o'z ichiga oladi. Ba'zi shakllantirish mexanizmlari yassi simning ichki burchagini piston rodlari, pastki bosimli qopqoqlar, gardish gilzalari va boshqa qismlarning hamkorligi orqali bükme paytida deformatsiyalanishiga yo'l qo'ymaydi.

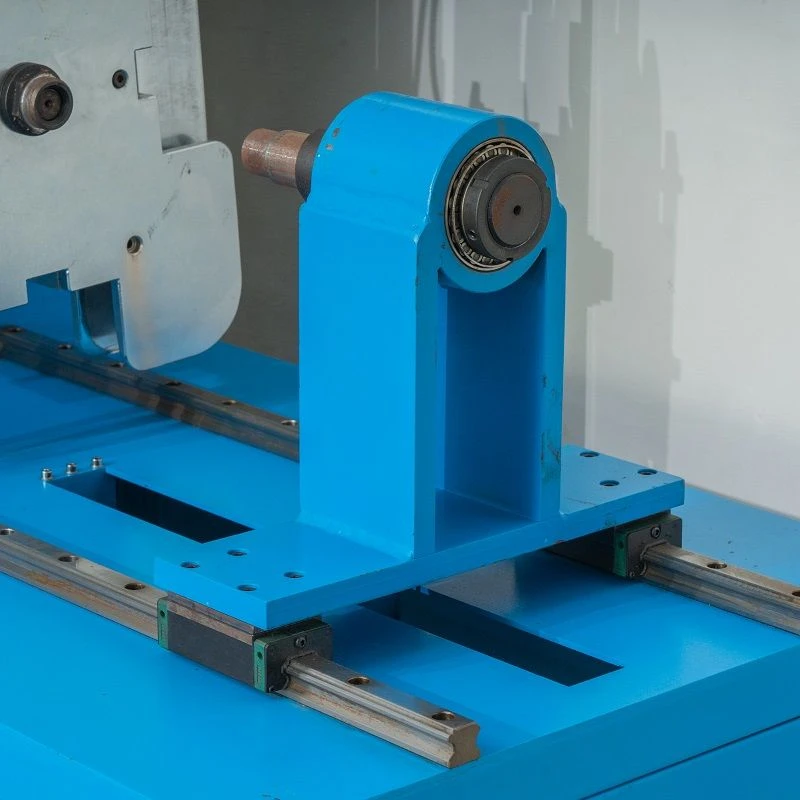

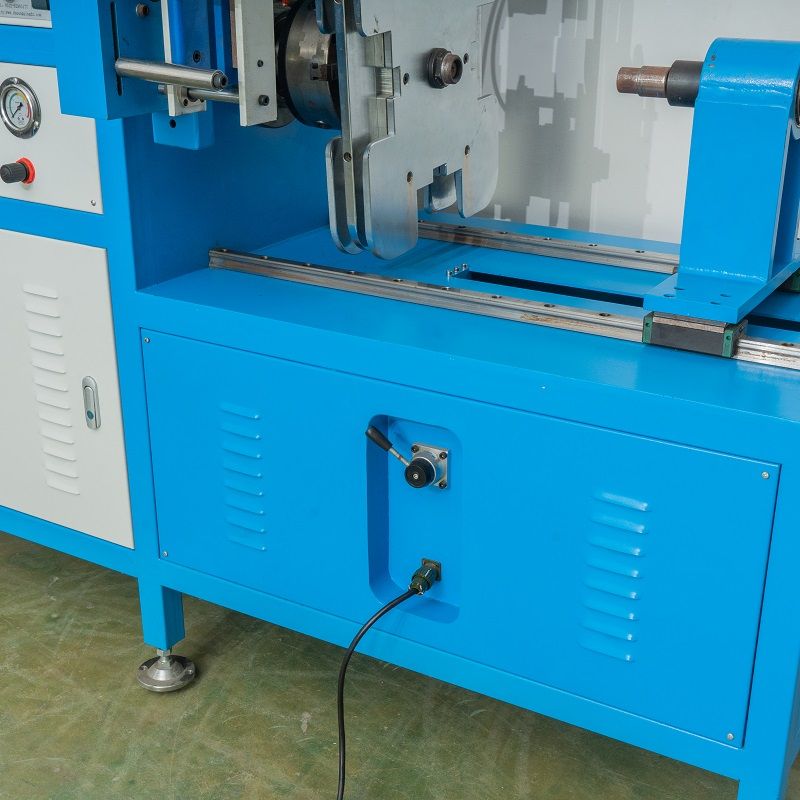

O'rash moslamasi:
Bu vertikal o'rash mashinasining asosiy komponenti bo'lib, tekis simni muayyan shakl va o'lchamdagi bobinlarga o'rash uchun ishlatiladi. O'rash moslamasining tuzilishi va ishlashi lasanning o'rash sifati va samaradorligiga bevosita ta'sir qiladi.
Mahsulot tafsilotlari

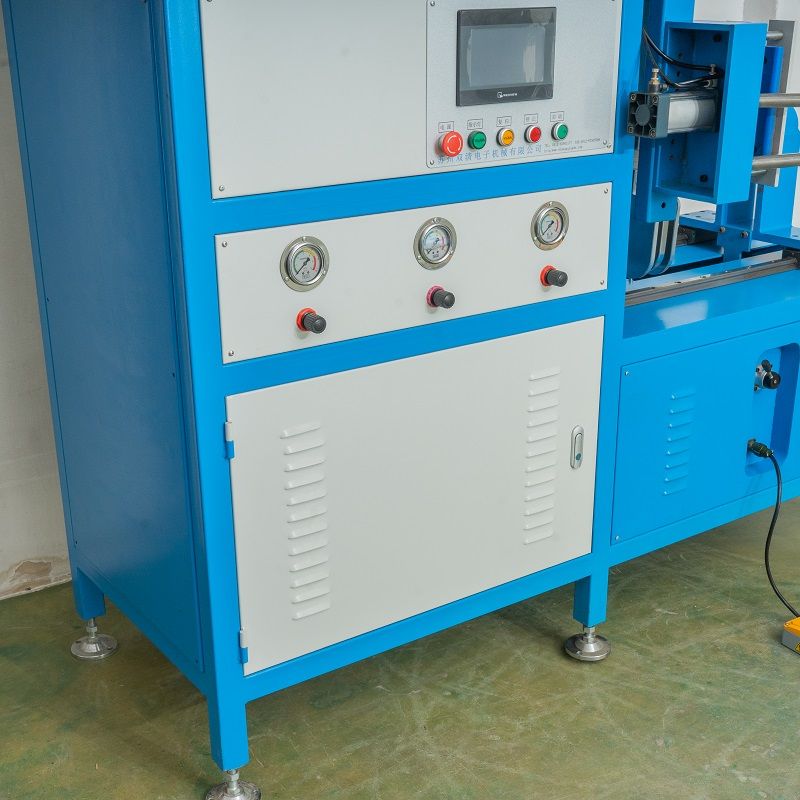

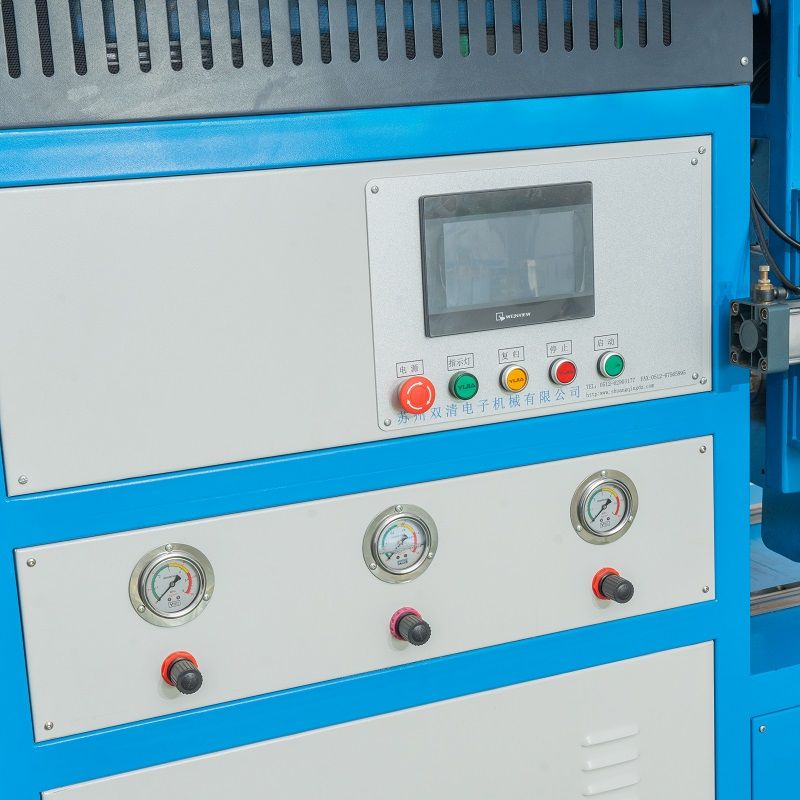

Boshqarish qurilmasi
PLC200 tekshirgichi har bir komponentning harakat ketma-ketligi, tezligi va joylashuvi kabi parametrlarni o'rnatish va sozlashni o'z ichiga olgan butun vertikal o'rash mashinasining ishlashini nazorat qilish uchun ishlatiladi.
Qo'llash sohalari

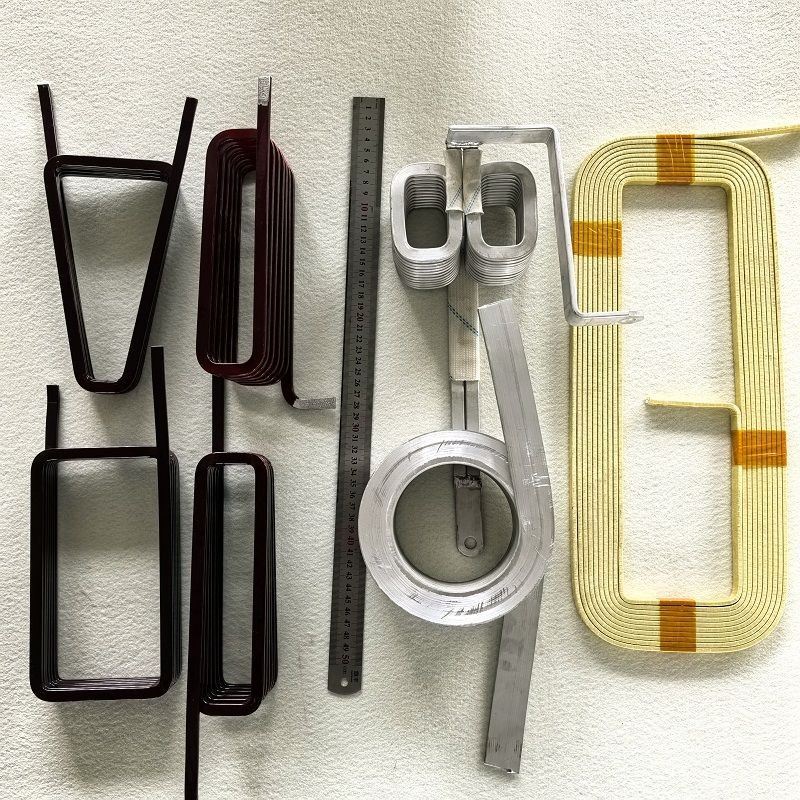

U yangi energiya, bortdagi fotovoltaik energiyani saqlash, temir yo'l transporti, elektron mashinalar, avtomobil tibbiyoti, maishiy texnika va boshqa sohalarda keng qo'llaniladi. Masalan, motorlarda, transformatorlarda va yangi energiya vositalarining boshqa qismlarida indüktör bobinlarini shamollash uchun tekis simli vertikal o'rash mashinalari kerak.
Afzalliklar
Yuqori o'rash aniqligi:
Yassi simning o'rash holati va burchagi bobinning o'lchov aniqligi va elektr ishlashini ta'minlash uchun aniq nazorat qilinishi mumkin.
Yuqori ishlab chiqarish samaradorligi:
Avtomatlashtirishning yuqori darajasi uzluksiz va tez o'rash jarayonini amalga oshirishi mumkin, bu esa ishlab chiqarish samaradorligini sezilarli darajada oshiradi.
Yassi simli vertikal o'rash mashinasi keng qo'llanilishiga ega:
Turli xil mahsulotlarning ehtiyojlarini qondirish uchun turli shakl va o'lchamdagi tekis rulonlarni shamollashi mumkin.
Ishlash oson:
Operatsion interfeysi sodda va tushunarli, operatorlar oddiy treningdan so'ng ishlashni boshlashlari mumkin.
TSS
Savol: Siz ishlab chiqaruvchisiz yoki savdo kompaniyasimi?
Javob: Biz ishlab chiqaruvchi, manba ishlab chiqaruvchilarmiz.
Savol: Siz uni biz uchun loyihalashtira olasizmi?
Javob: Uskunalar sizning ehtiyojlaringiz va mahsulot talablariga muvofiq sozlanishi mumkin.
Savol: Agar sahifangizga kiritilmagan mahsulotga qo'yiladigan boshqa talablarimiz bo'lsa, ularni taqdim etishga yordam bera olasizmi?
Javob: Uskunalar mijozning ehtiyojlariga muvofiq sozlanishi mumkin.
Savol: O'rash mashinasining o'rash aniqligini nima aniqlaydi?
Javob: O'rashning aniqligi asosan uskunaning mexanik tuzilishining aniqligiga bog'liq. Masalan, simni tartibga solish mexanizmining aniqligi simni joylashtirishning tozaligiga ta'sir qiladi. Shu bilan birga, boshqaruv tizimining aniqligi ham juda muhimdir. Murakkab boshqaruv tizimlari o'rashning aniqligini ta'minlash uchun dvigatelning aylanish burchagi va tezligini aniq nazorat qilishi mumkin.
