Universal avtomatik o'rash mashinasining asosiy texnik parametrlari |
|||
|
Mahsulot modeli |
SQ-D810L |
SQ-D810LC |
SQ-D810LE |
|
O'rash diametri |
20-300mm |
20-300mm |
20-300mm |
|
Kabel kengligi |
0-300mm |
0-300mm |
0-300mm |
|
Kabelni joylashtirishning aniqligi |
0.01 |
0.01 |
0.01 |
|
Shpindel tezligi |
1-280rpm |
1-280rpm |
1-280rpm |
|
Shpindel markazi balandligi |
300 mm |
300 mm |
300 mm |
|
Qo'llaniladigan sim diametri |
Dumaloq sim:1-3mm 2 tasma Yassi sim: 1,5X12 mm 2 tasma |
Dumaloq sim:1-3mm 2 tasma Yassi sim: 1,5X12 mm 2 tasma |
Dumaloq sim:1-3mm 2 tasma Yassi sim: 1,5X12 mm 2 tasma |
|
Kabel dvigateli |
Servo 0.75KVt |
Servo 0.75KVt |
Servo 0.75KVt |
|
Shpindelli dvigatel |
Chastotani konvertatsiya qilish 1,5KW 1 * 10 |
Chastotani konvertatsiya qilish 1,5KW 1 * 10 |
Chastotani konvertatsiya qilish 1,5KW 1 * 10 |
|
Ta'minot kuchlanishi |
220VAC 50Hz |
220VAC 50Hz |
220VAC 50Hz |
|
Mashina quvvati |
2,2 kVt |
2,2 kVt |
2,2 kVt |
|
Plastik qurilma |
yo'q |
Pnevmatik sozlanishi |
Pnevmatik sozlanishi |
|
Tayoqcha |
yo'q |
Pnevmatik sozlanishi |
Pnevmatik sozlanishi |
|
Qo'llab-quvvatlovchi simli tokcha |
Yagona eksa, ikki o'q, to'rt o'q |
Yagona eksa, ikki o'q, to'rt o'q |
Yagona eksa, ikki o'q, to'rt o'q |
|
Muvofiq kuchlanish |
Pnevmatik sozlanishi |
Pnevmatik sozlanishi |
Magnit kukunli elektron kuchlanish moslamasi |
|
O'lchamlari |
1700mm(L)*800mm(Vt)* 1500mm(H) |
1700mm(L)*800mm(Vt)* 1500mm(H) |
1700mm(L)*800mm(Vt)* 1500mm(H) |
|
Uskunaning og'irligi |
340 kg |
340 kg |
340 kg |

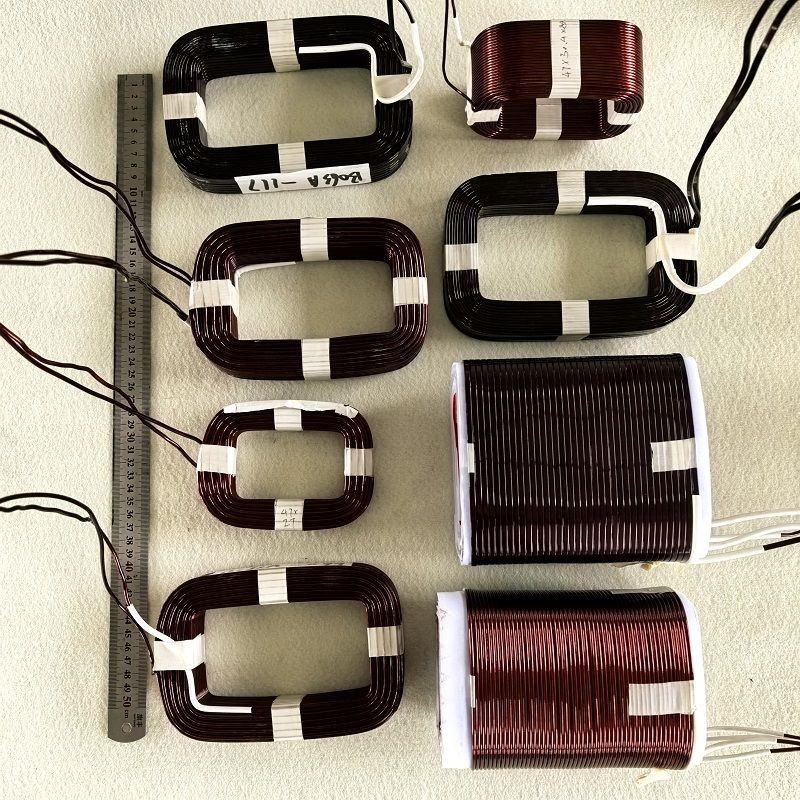

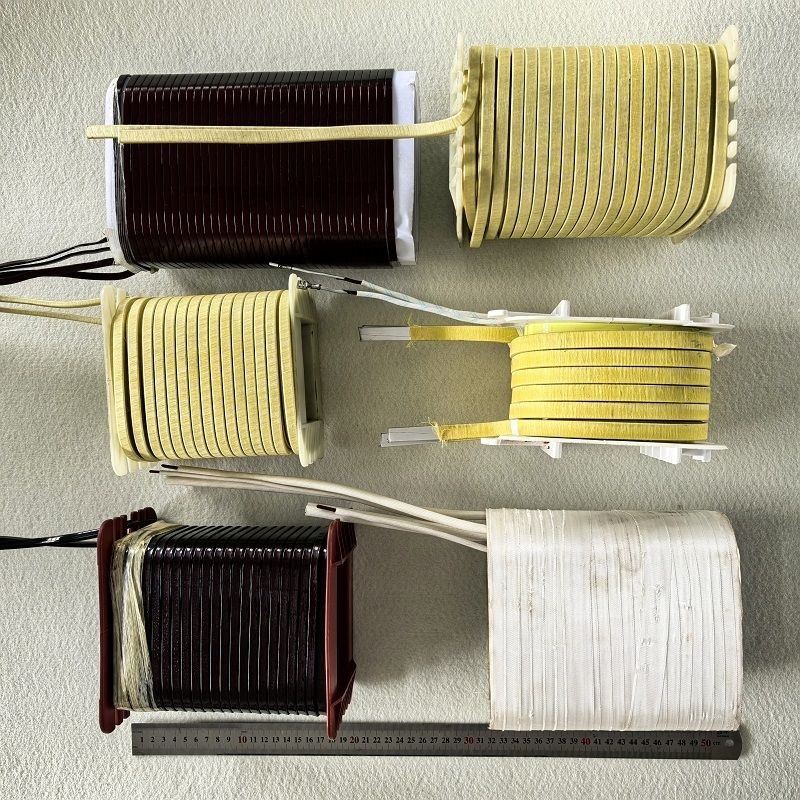

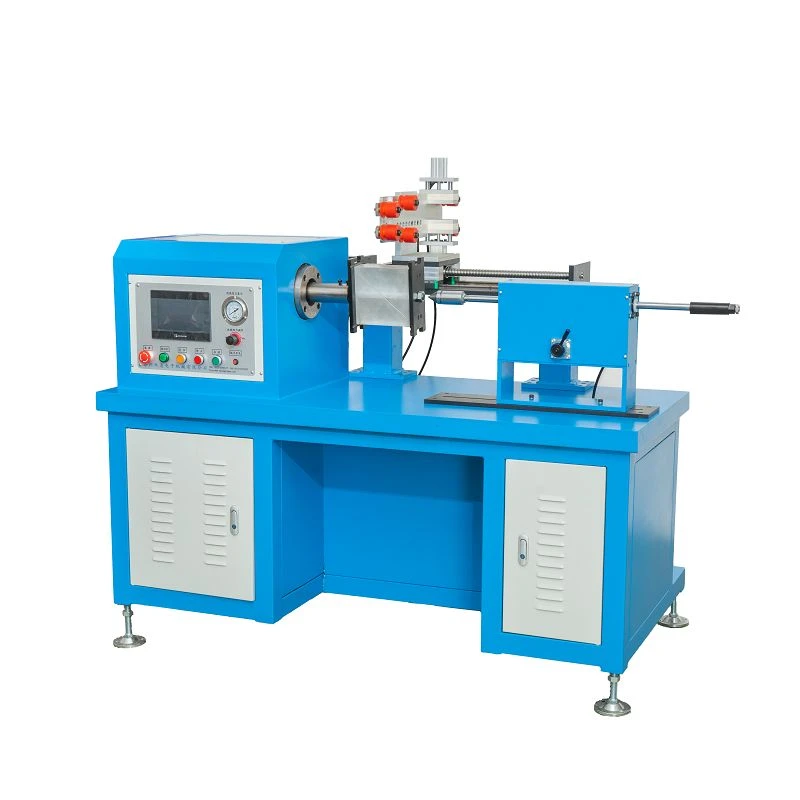

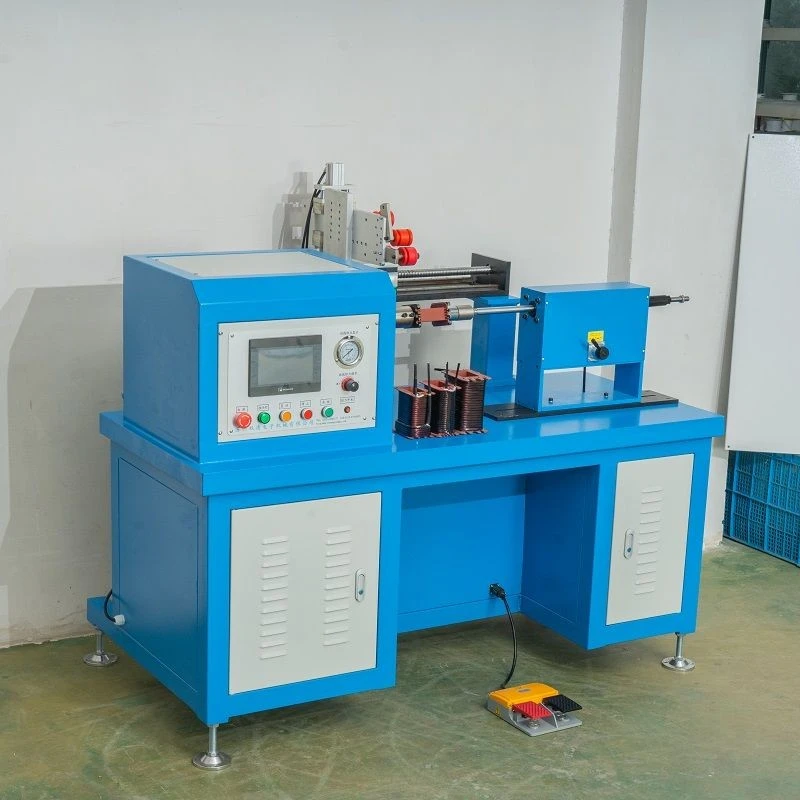

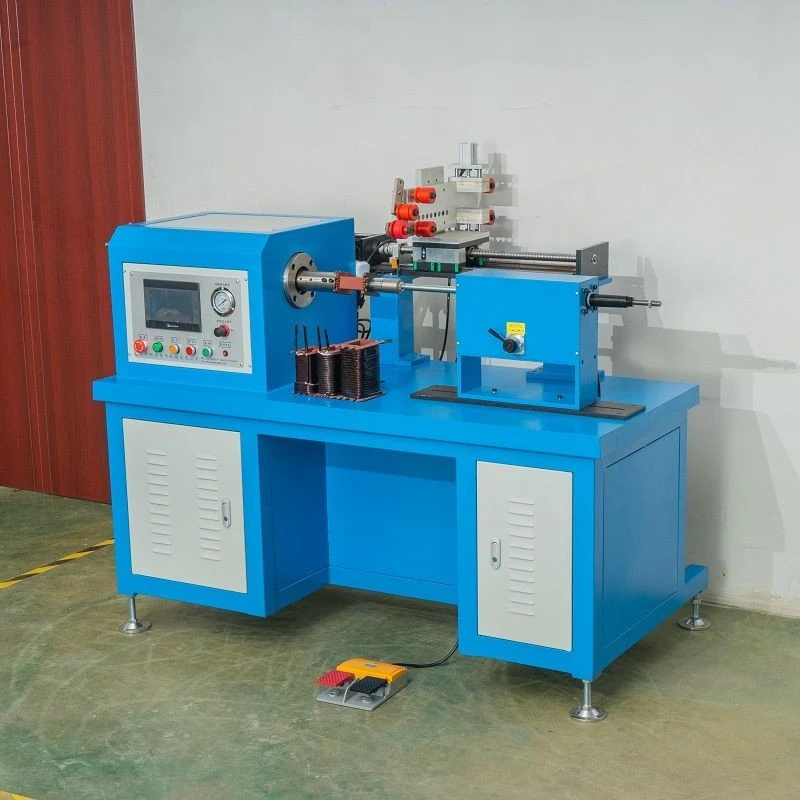

Shuangqing SQ-D810L universal avtomatik o'rash mashinasi - bu har xil o'lchamdagi yumaloq simlar, tekis simlar va rulonli mahsulotlarni o'rash uchun maxsus ishlatiladigan qurilma. Quyida u bilan tanishtirish keltirilgan:
Tarkibi va komponentlari

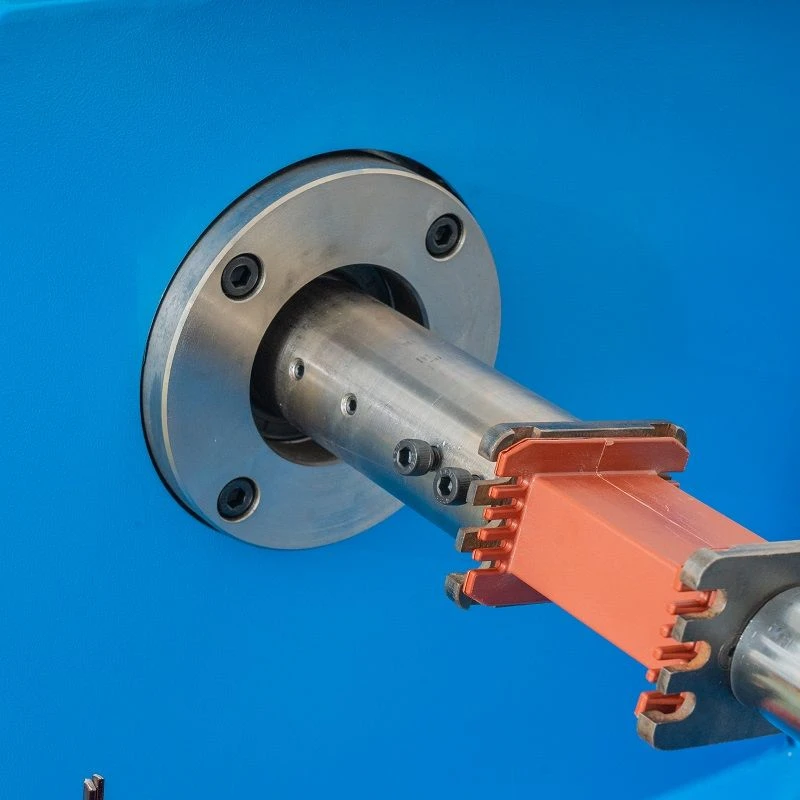

1: o'rash mili:

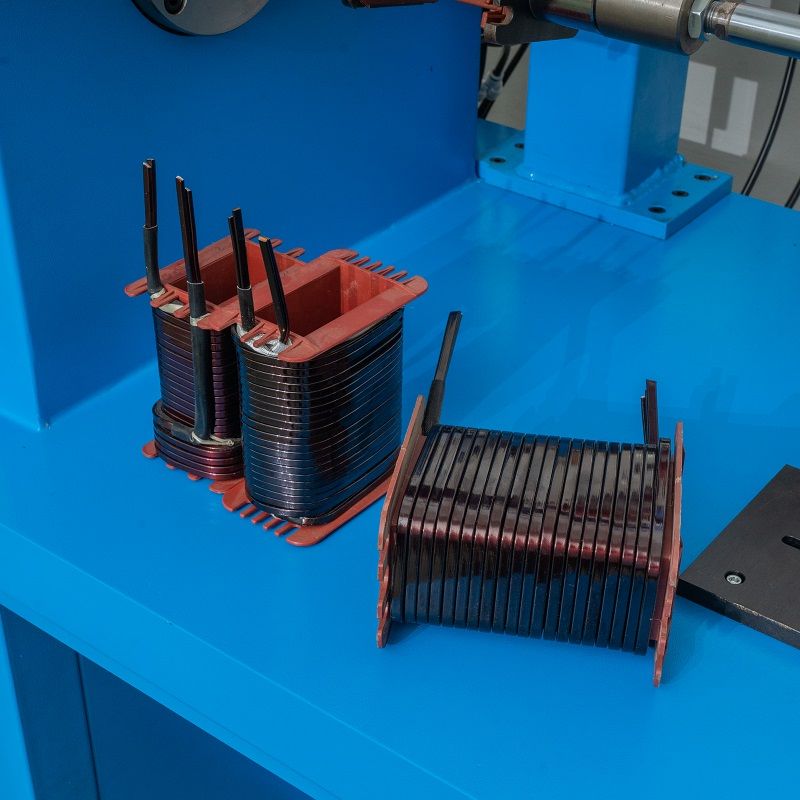

Bu o'rashning asosiy komponenti bo'lib, reaktorning o'rash ramkasini yoki yadrosini mahkamlash uchun ishlatiladi. Odatda yuqori aniqlikdagi vosita tomonidan boshqariladi va tezlik turli reaktorlarning o'rash tezligi talablariga javob berish uchun aniq boshqarilishi mumkin. Misol uchun, katta reaktorlar uchun o'rash sifatini ta'minlash uchun past tezlik talab qilinishi mumkin; kichik reaktorlar uchun samaradorlikni oshirish uchun tezlikni mos ravishda oshirish mumkin.

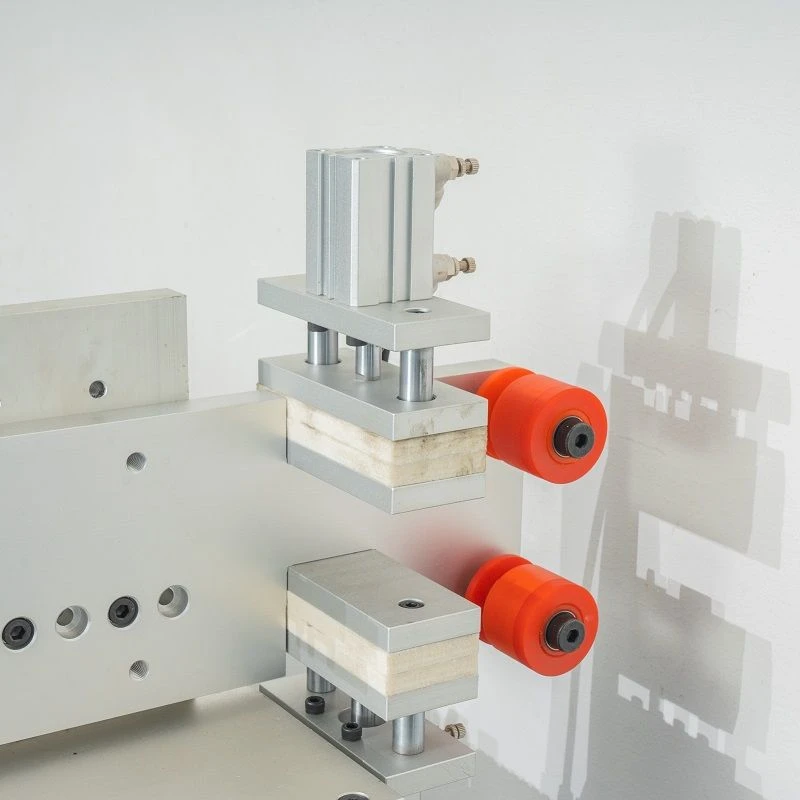

2: Kabelni joylashtirish:

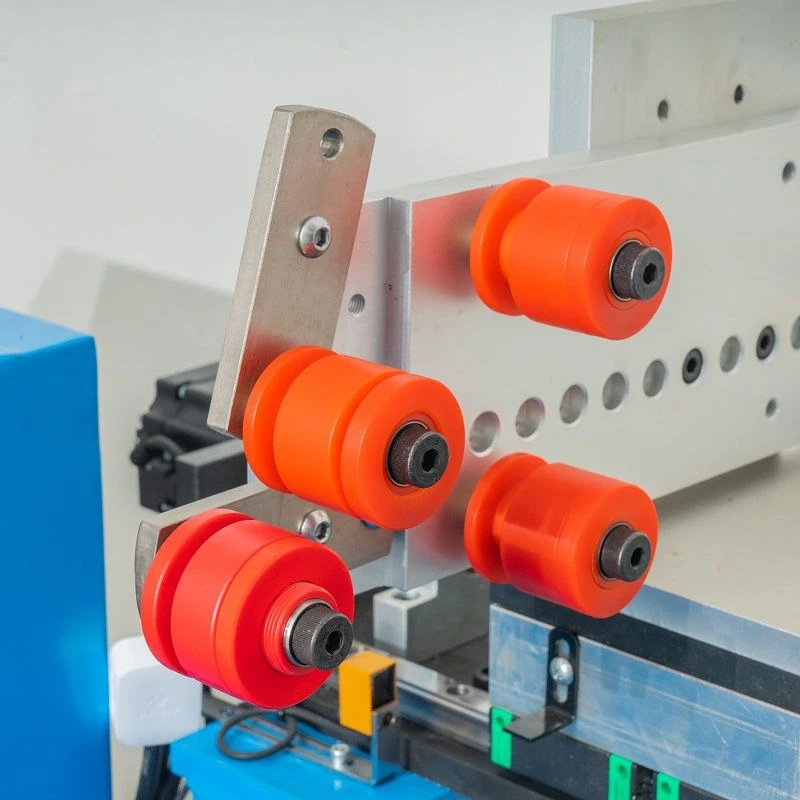

U oldindan belgilangan tartibda o'rash ramkasida yoki yadroda simlarni teng ravishda joylashtirish uchun javobgardir. U o'rash milining aylanishi bilan muvofiqlashtirilgan vintlardek va hidoyat relslari va boshqalar kabi aniq uzatish moslamalari orqali aniq simlarni joylashtirishga erishadi. Simni joylashtirishning balandligi, yo'nalishi va boshqa parametrlari reaktorning dizayn talablariga muvofiq sozlanishi mumkin.
3: kuchlanishni nazorat qilish tizimi:
Tizim o'rash jarayonida sim tarangligi barqaror bo'lishini ta'minlash uchun simning kuchlanishini nazorat qiladi. U kuchlanishni sozlash moslamasidan iborat. Barqaror kuchlanish jarohat bobinlarini qattiq va toza qilib qo'yishi mumkin va sim bo'shashgan va sim to'plamining diametri juda katta. Misol uchun, kuchlanishni to'lov g'altakidagi kuchlanishni sozlash moslamasining tormoz kuchini sozlash orqali nazorat qilish mumkin.

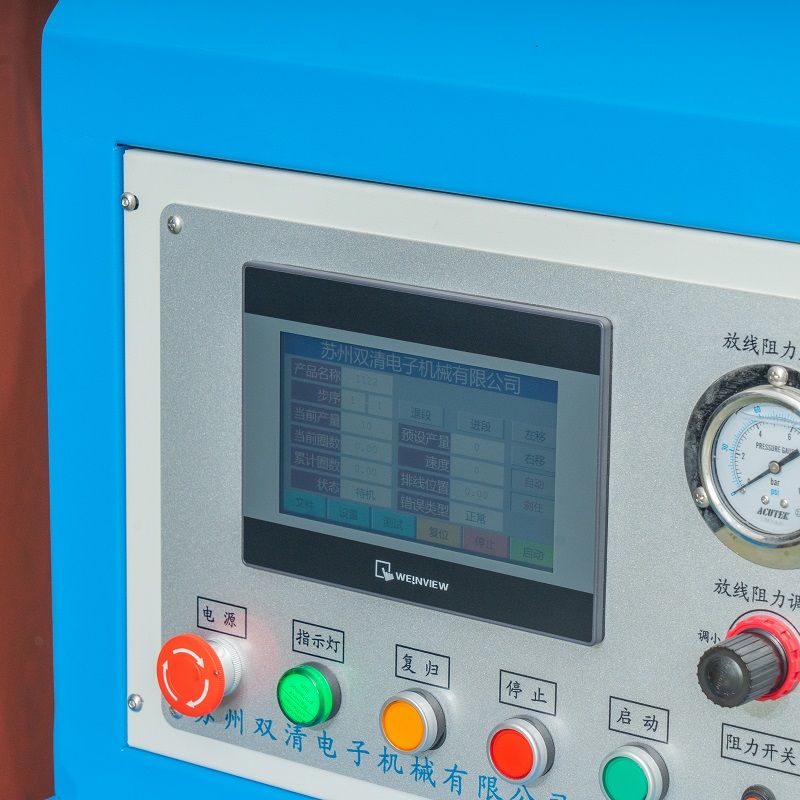

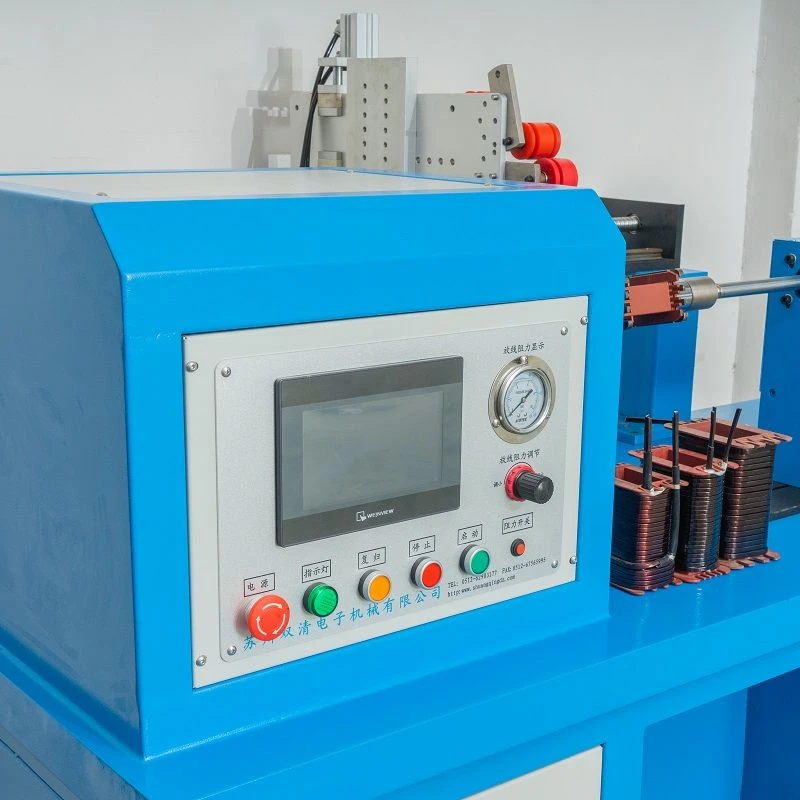

4: Boshqarish tizimi:

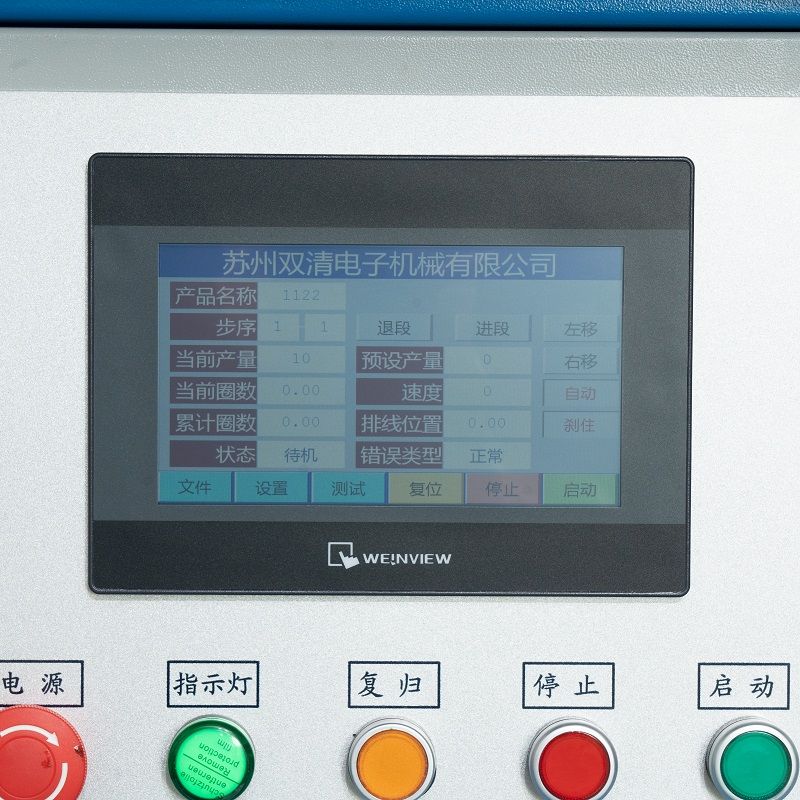

Bu reaktorni o'rash mashinasining "miyasi" bo'lib, inson va mashinaning o'zaro ta'sirini amalga oshirishi mumkin. Operator boshqaruv tizimida o'rash burilish sonini, simni joylashtirish parametrlarini, kuchlanish qiymatini, o'rash tezligini va hokazolarni belgilashi mumkin. Boshqarish tizimi o'rash jarayonining aniqligi va barqarorligini ta'minlash uchun o'rash mili, simni tartibga solish mexanizmi va kuchlanishni boshqarish tizimining ushbu parametrlarga muvofiq ishini muvofiqlashtiradi.
Mahsulot tafsilotlari
TSS
Savol: O'rash mashinasining kundalik parvarishi nimani o'z ichiga oladi?
Javob: Kundalik parvarishlash asosan chang va qoldiqlarning mexanik qismlarga kirishiga va ularning ishlashiga ta'sir qilishiga yo'l qo'ymaslik uchun uskunaning sirtini tozalashni o'z ichiga oladi. Shuningdek, viteslar, vintlardek va boshqa qismlar kabi transmissiya qismlarining moylanishini muntazam tekshirib turish va foydalanishga qarab moylash moyini qo'shish kerak.
Savol: Tel o'rash mashinasining sim g'altakchasi shikastlangan. Uni o'zim almashtirsam bo'ladimi?
Javob: Agar sizda mexanik parvarishlash tajribangiz va asboblaringiz bo'lsa va uskunaning texnik xususiyatlariga mos keladigan simi g'altakning aksessuarlari bo'lsa, uni o'zingiz almashtirishingiz mumkin. Biroq, uni almashtirishdan oldin, muayyan almashtirish bosqichlari va ehtiyot choralarini tushunish uchun uskunaning foydalanish qo'llanmasini tekshirish yaxshidir. Ishonchingiz komil bo'lmasa, uskunani ishlab chiqaruvchi yoki professional texnik xizmat ko'rsatuvchi xodimlar bilan bog'lanish tavsiya etiladi.
