Avtomatik sim o'rash mashinasining asosiy texnik parametrlari |
||
|
Mahsulot modeli |
SQ-1000F |
|
|
O'rash diametri |
dan katta yoki teng950 |
|
|
Kabel kengligi |
dan katta yoki teng500 |
|
|
Kabelni joylashtirishning aniqligi |
0,01 mm |
|
|
Shpindel tezligi |
1-200rpm |
|
|
Shpindel markazi balandligi |
500 mm |
|
|
Qo'llaniladigan sim diametri |
Yassi mis sim: qalinligi 1-5 mm kengligi 1-15 mm |
Dumaloq mis sim: bitta ildizdan katta yoki teng5 mm |
|
Kabel dvigateli |
Kabel servo 0.75KVt |
|
|
Shpindelli dvigatel |
chastota konvertatsiyasi 2,2KVt+1:10 |
|
|
Ta'minot kuchlanishi |
220VAC 50Hz 380VAC 50Hz |
|
|
Mashina quvvati |
3,6 kVt |
|
|
Qo'llab-quvvatlovchi simli tokcha |
Magnit kukunli elektron sozlamali bitta eksa kuchlanish moslamasi (simli tamburning ichki teshigidan kichik yoki teng40 mm) |
|
|
O'lchamlari |
1600 X 1100 X 1600 mm |
|
|
Uskunaning og'irligi |
660 kg |
|

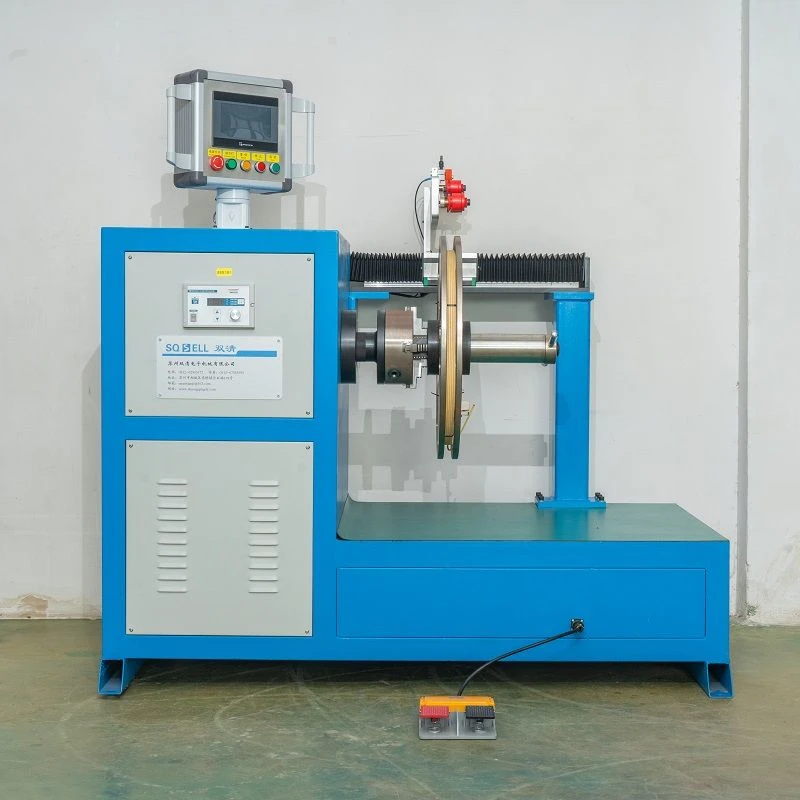

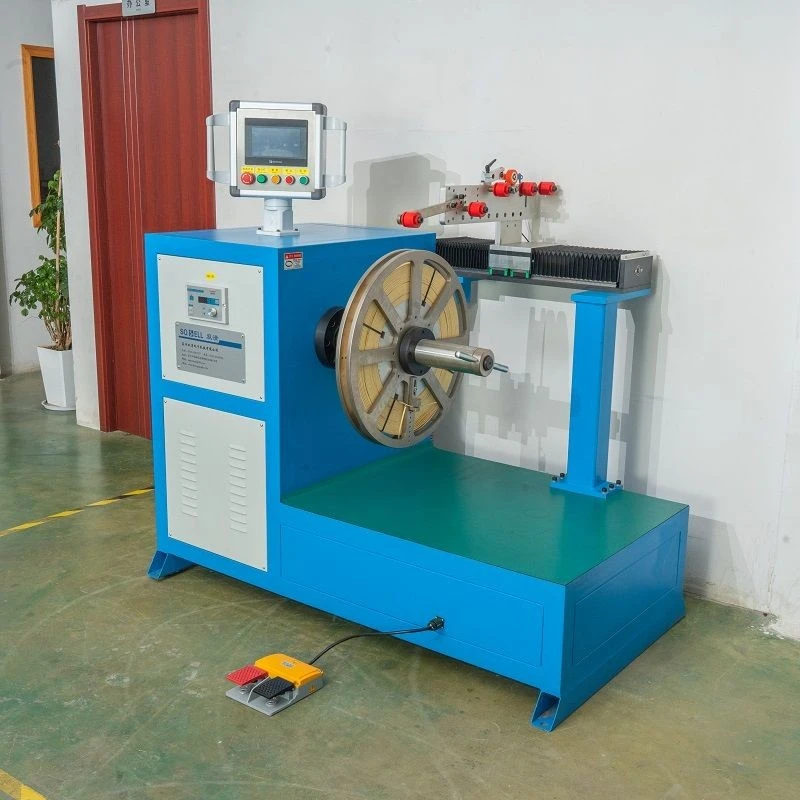

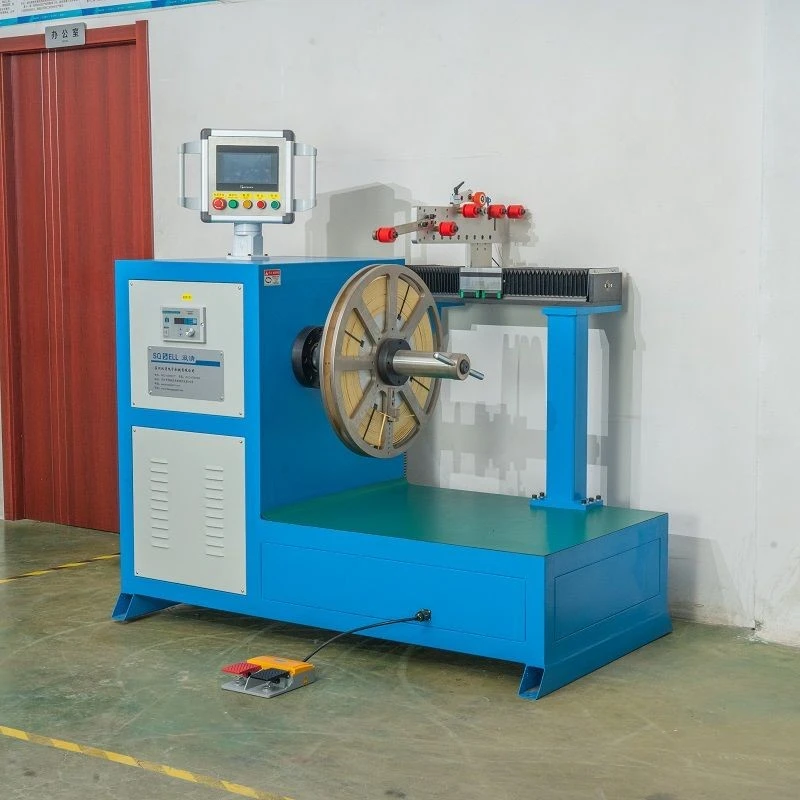

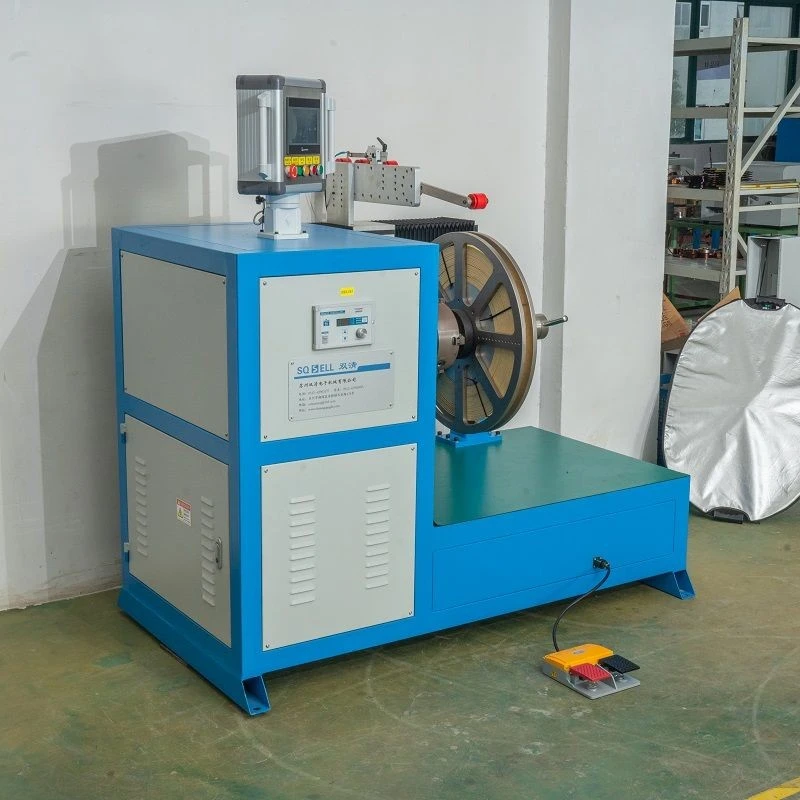

Avtomatik sim o'rash mashinasi ilg'or o'rash uskunasidir. Quyida batafsil kirish keltirilgan:
Ishlash printsipi
- Avtomatik sim o'rash mashinasi asosiy milning aylanishini va simni tartibga solish mexanizmining boshqaruv tizimi orqali harakatini muvofiqlashtiradi. O'rashning asosiy mili dvigatelning haydovchisi ostida aylanadi, o'rash mandrelini aylantirish uchun harakatga keltiradi, shuning uchun sim mandrelga o'raladi. Shu bilan birga, simni tartibga solish mexanizmi simni avtomatik tartibga solishni amalga oshirib, simning joylashishi va yo'nalishi kabi o'rnatilgan parametrlarga muvofiq mandreldagi simning joylashishini aniq nazorat qiladi.
Asosiy tuzilma

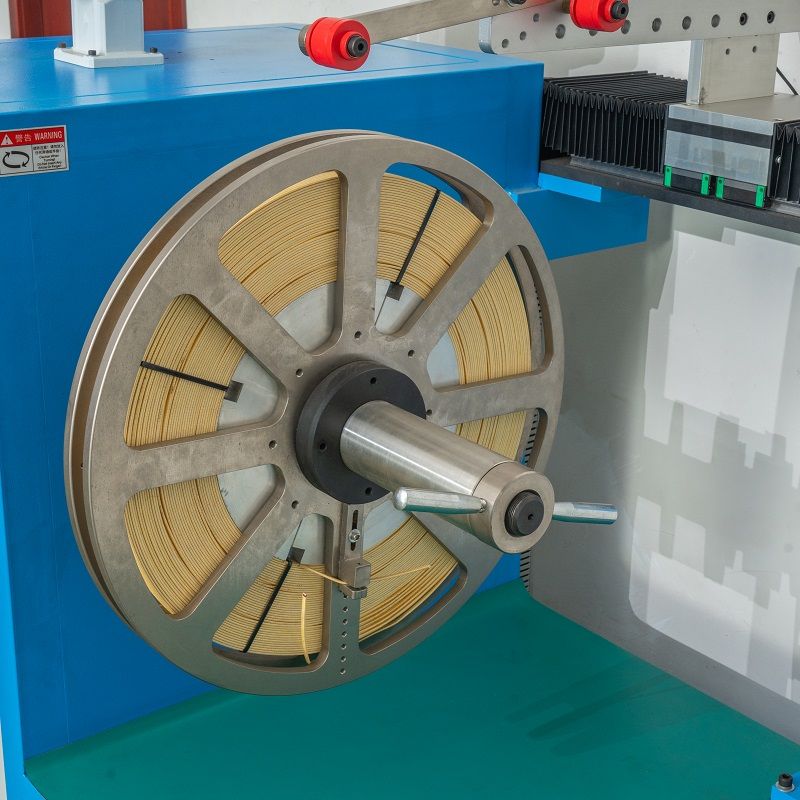

- o'rash mili

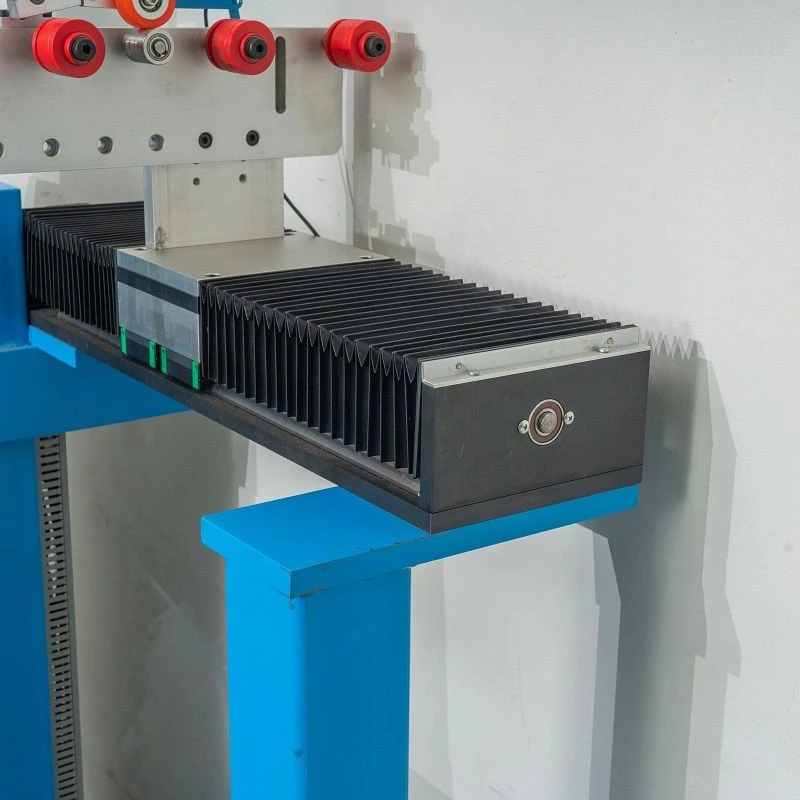

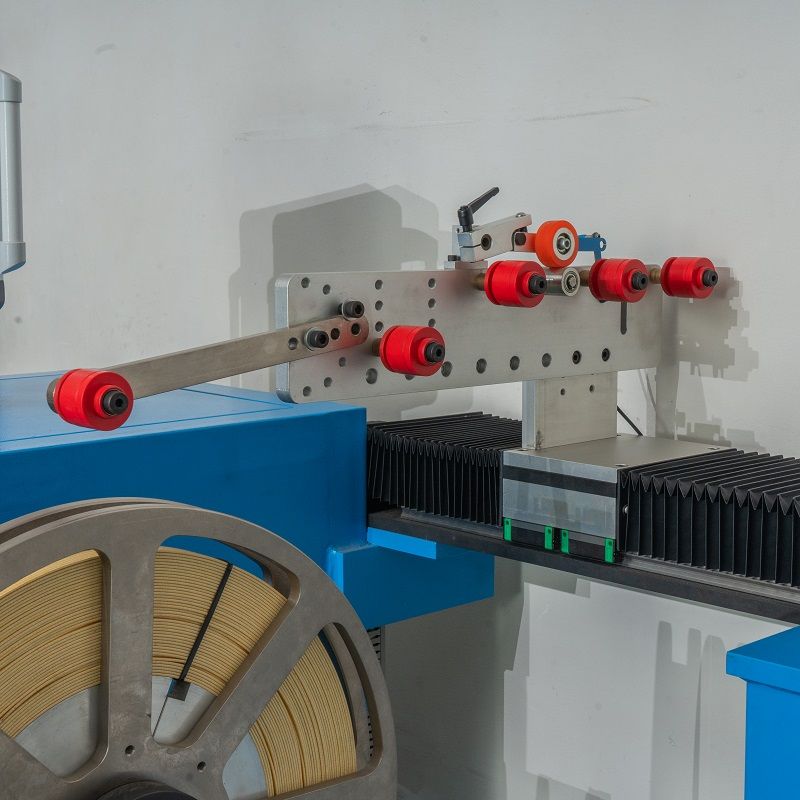

- Kabelni joylashtirish

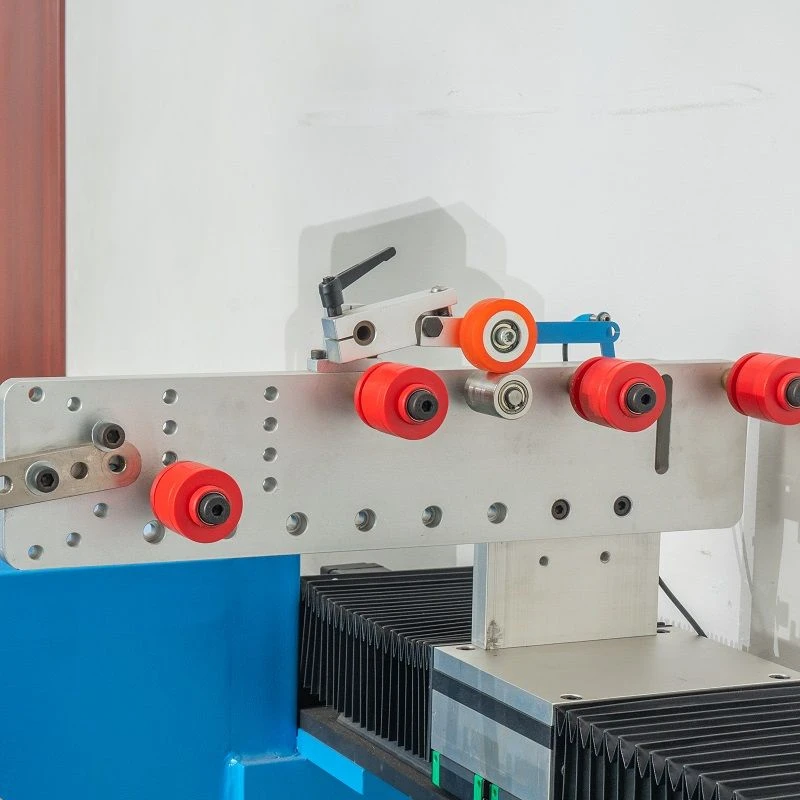

- kuchlanishni nazorat qilish tizimi

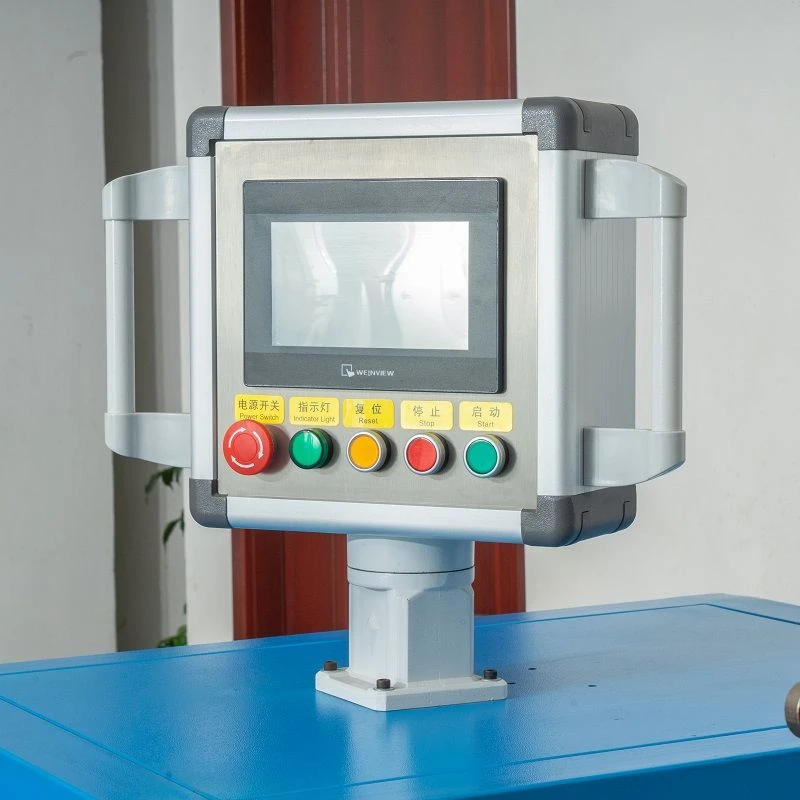

- Boshqarish tizimi
Mahsulot tafsilotlari
Xususiyatlari
- Yuqori simlarni ulash aniqligi:
U o'rash mandrelida simlarni bir tekis va chiroyli tarzda joylashtirishi mumkin, bu o'rash aniqligi uchun yuqori talablarga ega bo'lgan ba'zi mahsulotlar uchun juda muhim (masalan, aniq transformatorlar, motorlar va boshqalar).
- Yuqori o'rash samaradorligi:
Avtomatlashtirilgan operatsiya qo'lda simlarni ulash vaqtini qisqartiradi, o'rash tezligini sezilarli darajada yaxshilaydi, uzoq vaqt davomida uzluksiz ishlashi mumkin va ommaviy ishlab chiqarishga mos keladi.
- Ilovalarning keng doirasi:
Parametrlarni sozlash va ba'zi aksessuarlarni almashtirish orqali u har xil turdagi mahsulotlarni shamollash uchun ishlatilishi mumkin, sim diametrlari va o'rash shakllarining spetsifikatsiyalari, shu jumladan turli shakldagi bobinlar va o'rashlar.
- Barqaror sifat:
Telni tartibga solish va o'rash jarayonining yuqori aniqlikdagi nazorati tufayli yara bobinlarining sifati barqaror va izchil bo'lib, o'rash sifati bilan bog'liq muammolar tufayli mahsulotning nosozliklarini kamaytiradi.
Qo'llash sohalari
- Dvigatel ishlab chiqarish sanoatida motor statorlari va rotorlarini o'rash uchun ishlatiladi; transformator ishlab chiqarish sohasida ham kichik elektron transformatorlarni, ham katta quvvat transformatorlarini o'rash uchun ishlatiladi; Bundan tashqari, u induktorlar va reaktorlar kabi elektromagnit komponentlarning lasan sargisi uchun ham keng qo'llaniladi.
TSS
Savol: Agar sahifangizga kiritilmagan mahsulotga qo'yiladigan boshqa talablarimiz bo'lsa, ularni taqdim etishga yordam bera olasizmi?
Javob: Uskunalar mijozning ehtiyojlariga muvofiq sozlanishi mumkin.
Savol: Qurilma qanday sim diametrini shamollashi mumkin?
Javob: Bu sizning mahsulotingizga bog'liq. Iltimos, aloqa ma'lumotlaringizni qoldiring va biz siz bilan bog'lanish uchun mijozlarga xizmat ko'rsatishni tashkil qilamiz.
Savol: O'rash mashinasining o'rash tezligi sozlanishi mumkinmi?
Javob: O'rash mashinasining o'rash tezligi sozlanishi. Uskunadagi boshqaruv paneli orqali tegishli o'rash tezligi turli xil o'rash talablariga muvofiq sozlanishi, masalan, sim diametri, lasan burilish soni va boshqa omillar.
Savol: O'rash mashinasining o'rash aniqligini nima aniqlaydi?
Javob: O'rashning aniqligi asosan uskunaning mexanik tuzilishining aniqligiga bog'liq. Masalan, simni tartibga solish mexanizmining aniqligi simni joylashtirishning tozaligiga ta'sir qiladi. Shu bilan birga, boshqaruv tizimining aniqligi ham juda muhimdir. Murakkab boshqaruv tizimlari o'rashning aniqligini ta'minlash uchun dvigatelning aylanish burchagi va tezligini aniq nazorat qilishi mumkin.
