Dvigatel stator bobinini o'rash mashinasining asosiy texnik parametrlari |
|
|
Mahsulot modeli |
SQ-D118L |
|
O'rash diametri |
dan katta yoki teng200 |
|
Kabel kengligi |
dan katta yoki teng600 |
|
Kabelni joylashtirishning aniqligi |
0.01 |
|
Shpindel tezligi |
1-1000 rpm |
|
Shpindel markazi balandligi |
230 mm |
|
Qo'llaniladigan sim diametri |
Mis dumaloq sim: va 0.02-3 mm atrofida Mis yassi sim: stack o'rashdan katta yoki teng2X10 |
|
Kabel dvigateli |
Panasonic Servo 0.4KVt |
|
Simli oziqlantiruvchi vosita |
Panasonic Servo 0.4KVt |
|
Kesish qobiliyati |
Pnevmatikdan katta yoki teng20 kvadrat mis sim |
|
Tel besleme uzunligi |
1-200mm |
|
O'rash uyalari soni |
1-12 |
|
Shpindelli dvigatel |
Servo 2,2 kVt |
|
Ta'minot kuchlanishi |
220VAC 50Hz |
|
Mashina quvvati |
3,3 kVt |
|
Muvofiq kuchlanish |
Magnit kukunli avtomatik boshqaruv kuchlanishi |
|
O'lchamlari |
1600mm(L)*1000mm(Vt)* 1400mm(H) |
|
Uskunaning og'irligi |
290 kg |

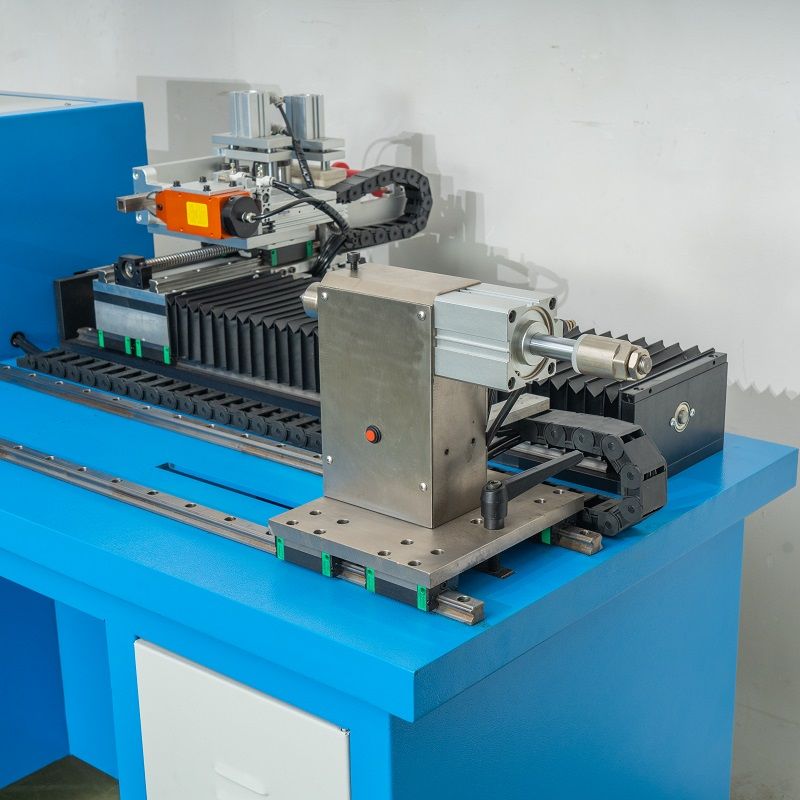

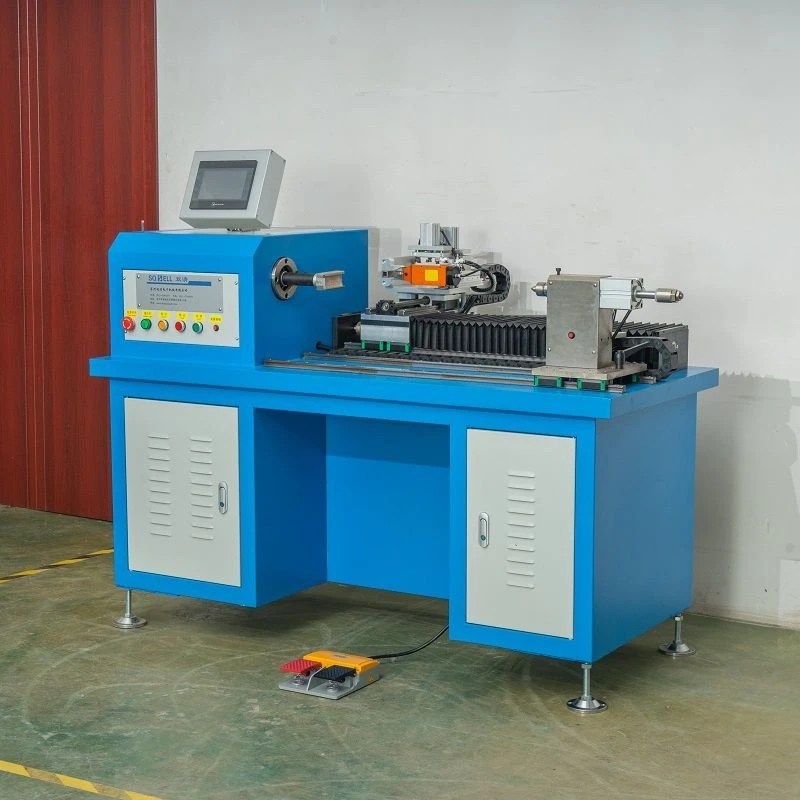

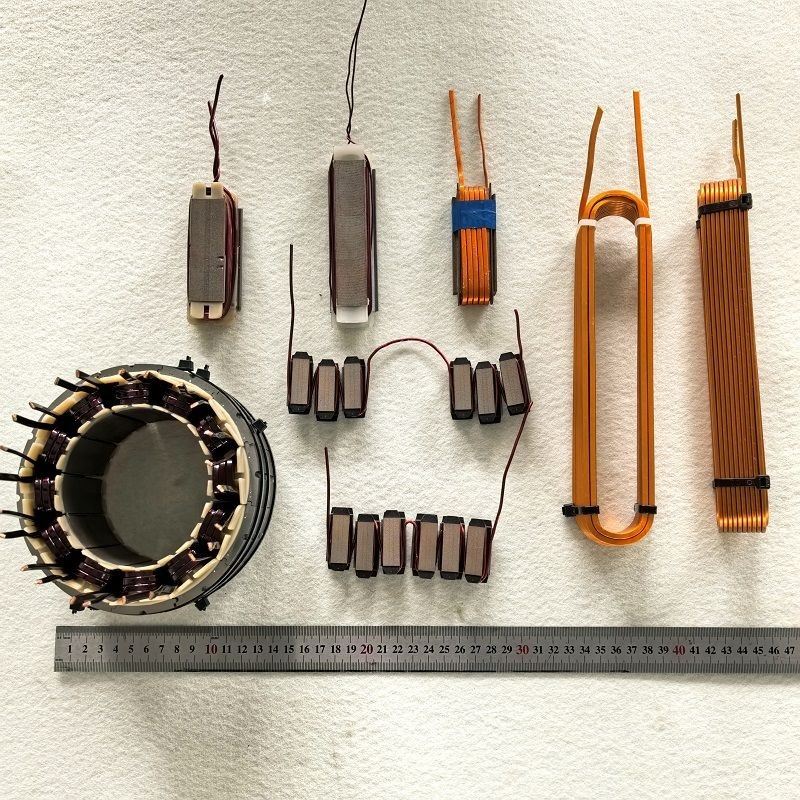

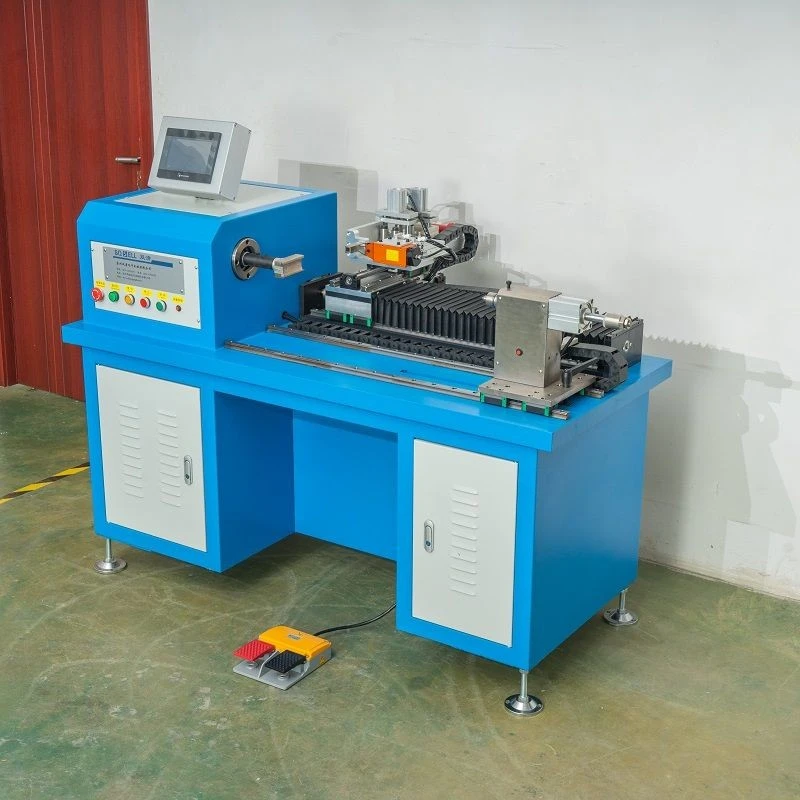

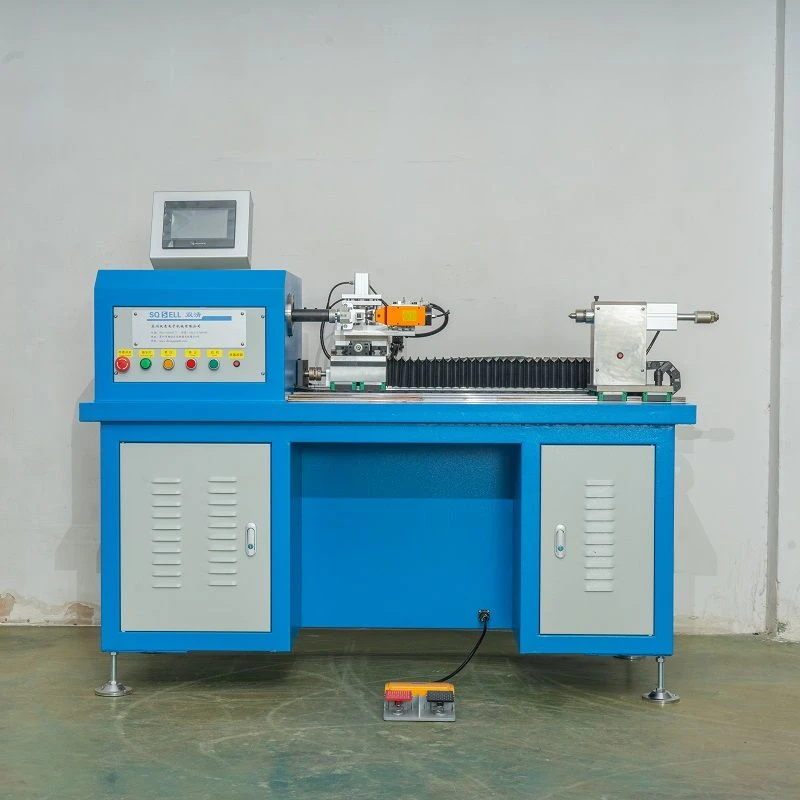

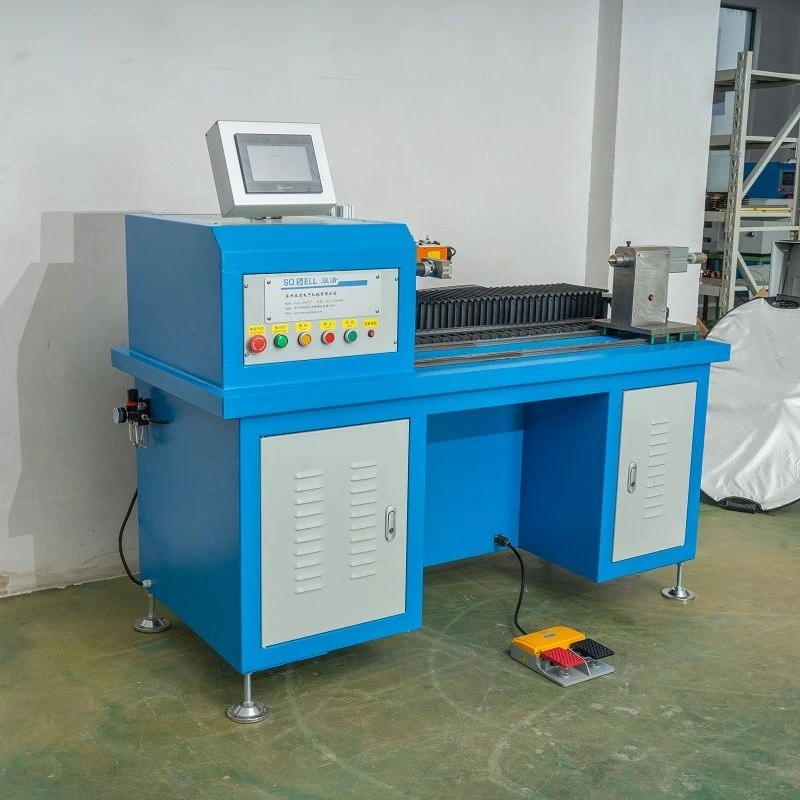

SQ-D118L motor stator lasanlarini o'rash mashinasi Suzhou Shuangqing Electronic Machinery Co., Ltd tomonidan mustaqil ravishda ishlab chiqilgan. Bu vosita stator bobinlarini avtomatik ravishda slotlarga o'rash uchun maxsus ishlatiladigan qurilma. U to'liq avtomatik simni oziqlantirish, kesish va bo'shliqlar bo'ylab funktsiyalarga ega. Quyida uning batafsil taqdimoti keltirilgan:
Strukturaviy xususiyatlar
1: o'rash mili:
Bu motor stator yadro blokini tuzatish uchun ishlatiladigan o'rash mashinasining asosiy qismidir. Uning dizayni yuqori tezlikda aylanayotganda stator yadrosining barqarorligini ta'minlashi kerak va turli dvigatel stator sariqlarining o'rash talablariga javob berish uchun turli aylanish tezligiga erishish uchun haydovchi dvigatel bilan to'g'ri hamkorlik qilishi kerak.

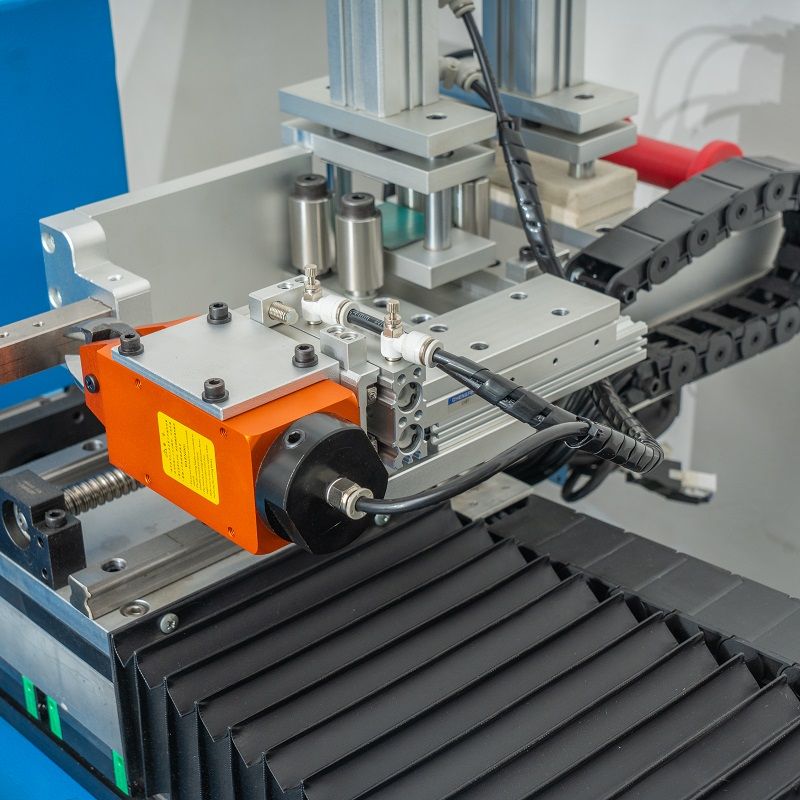

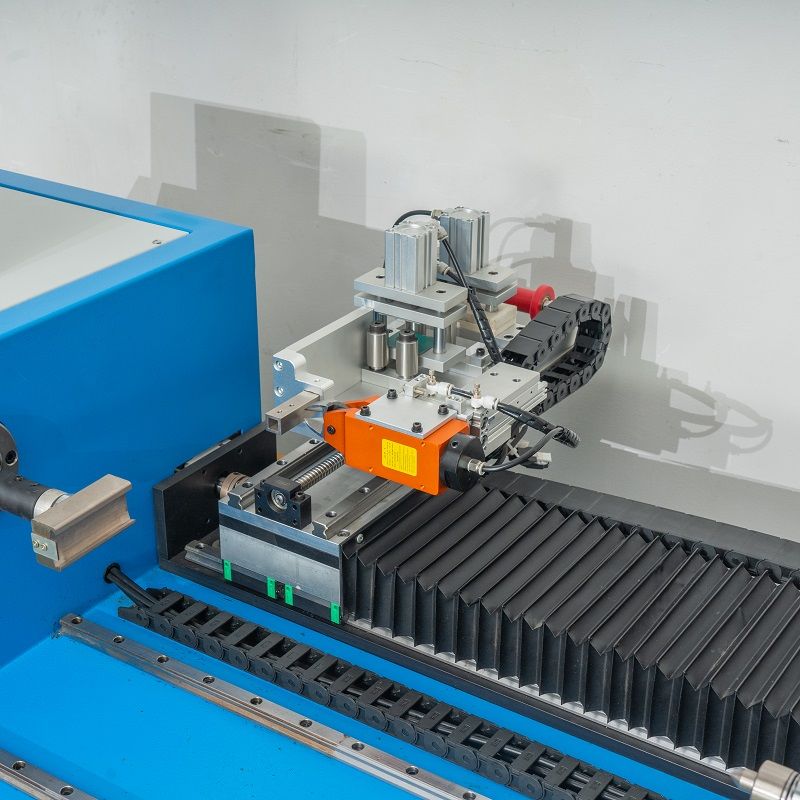

2: Kabelni joylashtirish:
Asosiy funktsiya sirlangan simlarni va boshqa o'tkazgichlarni stator yadrosining simli uyalariga teng va aniq joylashtirishdir. Aniq uzatish tizimi va nazorat qilish tizimi orqali simni tartibga solish mexanizmi stator simlari uyalarining soni va lasan burilish soni kabi parametrlarga muvofiq simning joylashishini va o'zaro faoliyat tirqish holatini aniq nazorat qilishi mumkin.
3: kuchlanishni nazorat qilish tizimi:
O'rash sifatini ta'minlash uchun kuchlanishni nazorat qilish tizimi simning kuchlanishini real vaqtda kuzatib boradi va sozlaydi. Tegishli kuchlanish simni statorga mahkam va chiroyli tarzda o'rashi mumkin, bu esa simning bo'shashmasligi yoki juda qattiq va singanligidan qochadi. Masalan, to'lov g'altakning qarshiligi kuchlanish sensori va tormoz moslamasining hamkorligi orqali avtomatik ravishda sozlanishi mumkin.

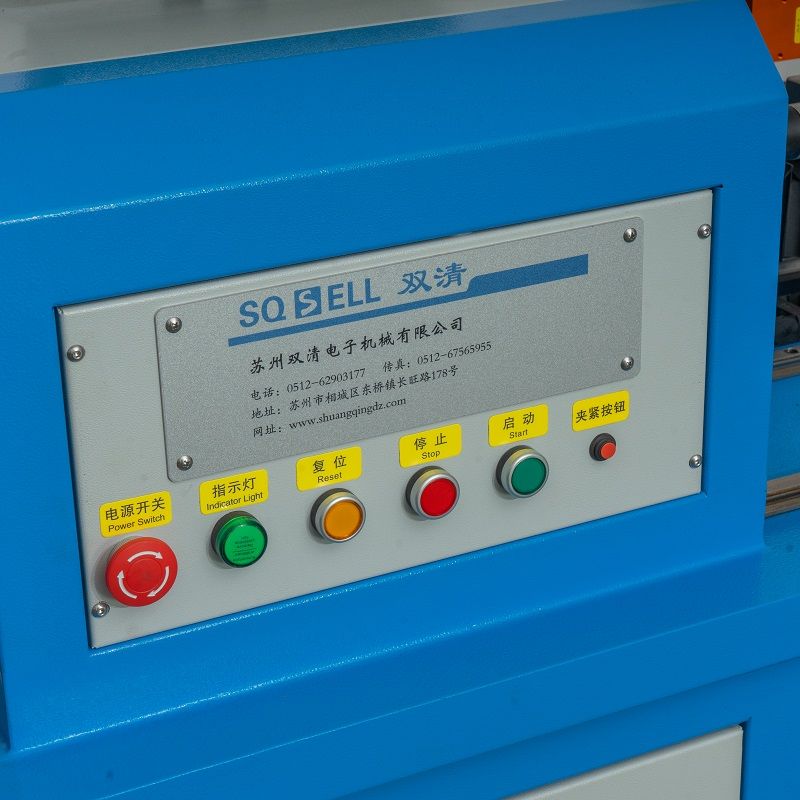

4: Shuangqing PLC o'rash mashinasini boshqarish tizimi:
Bu inson va kompyuter o'zaro ta'sirini amalga oshirishi va xitoy va ingliz tillari o'rtasida almashishi mumkin bo'lgan vosita stator lasan sargi mashinasining yadrosidir. Operator boshqaruv tizimiga stator modelini, lasan burilishlarini, o'rash tezligini, uyalar raqamini, simlarni joylashtirish oralig'ini va boshqa parametrlarni kiritishi mumkin. Boshqarish tizimi o'rash jarayonining to'g'ri va samarali bajarilishini ta'minlash uchun ushbu ko'rsatmalarga muvofiq o'rash mili, simni tartibga solish mexanizmi va kuchlanishni boshqarish tizimining ishini muvofiqlashtiradi.
Mahsulot tafsilotlari
Afzalliklar
1: ishlab chiqarish samaradorligini oshirish
2: Mehnat zichligini kamaytirish
TSS
Savol: Kafolat muddati qancha?
Javob: Kafolat muddati: 1 yil
Savol: Mahsulotni yetkazib berish muddati qancha?
Javob: Standart uskunani yetkazib berish muddati 15 kun, nostandart uskunani sozlash 30 kun.
Savol: Qurilmaning besleme kuchlanishi qanday?
Javob: Bizning uskunamiz standart ravishda AC220V va 380V bilan jihozlangan va mijozlarning ehtiyojlariga ko'ra moslashtirilishi mumkin.
Savol: O'rash mashinasining o'rash tezligi sozlanishi mumkinmi?
Javob: O'rash mashinasining o'rash tezligi sozlanishi. Uskunadagi boshqaruv paneli orqali tegishli o'rash tezligi turli xil o'rash talablariga muvofiq sozlanishi, masalan, sim diametri, lasan burilish soni va boshqa omillar.
